可攜式心電圖記錄器

Date

2019

Role

UX Designer

Platform

PC & customize device

Main Project Image
Main Project Image
Main Project Image

可攜式心電圖記錄器能記錄單導心電圖(Single Lead ECG)並產生檢測報告,適用於診所、健檢活動…等需要初步ECG檢查的場合。 系統由中控電腦與數台可攜式記錄器組成,醫護人員可以依場合需求,選擇將中控電腦與記錄器連線使用,以即時回收與管理檢測紀錄;或是單獨使用記錄器,事後批次匯入紀錄至中控電腦皆可。

可攜式心電圖記錄器能記錄單導心電圖(Single Lead ECG)並產生檢測報告,適用於診所、健檢活動…等需要初步ECG檢查的場合。 系統由中控電腦與數台可攜式記錄器組成,醫護人員可以依場合需求,選擇將中控電腦與記錄器連線使用,以即時回收與管理檢測紀錄;或是單獨使用記錄器,事後批次匯入紀錄至中控電腦皆可。

可攜式心電圖記錄器能記錄單導心電圖(Single Lead ECG)並產生檢測報告,適用於診所、健檢活動…等需要初步ECG檢查的場合。 系統由中控電腦與數台可攜式記錄器組成,醫護人員可以依場合需求,選擇將中控電腦與記錄器連線使用,以即時回收與管理檢測紀錄;或是單獨使用記錄器,事後批次匯入紀錄至中控電腦皆可。

Study & Survey

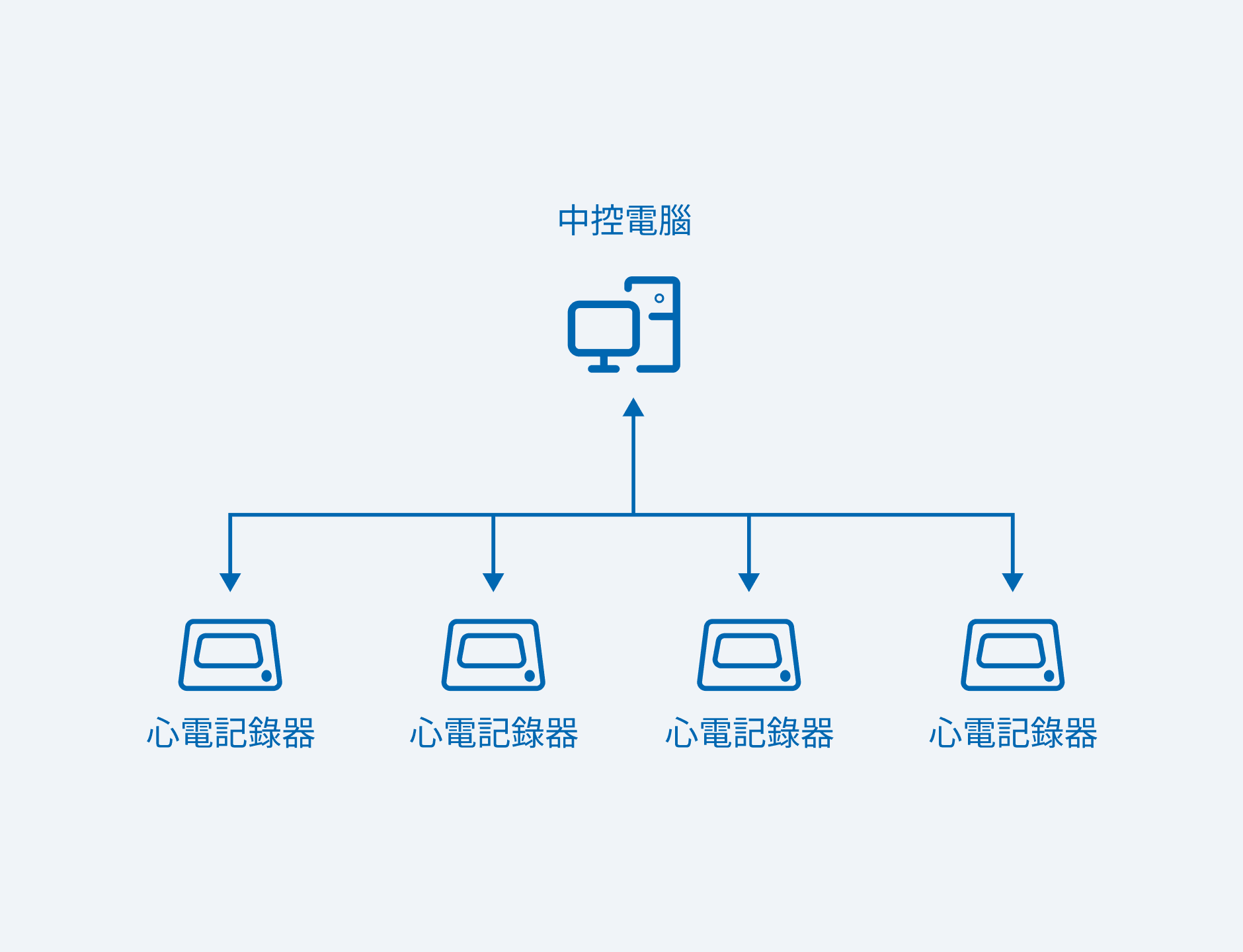

正式進行設計前,我與其他的UX設計師在主管帶領下對整個的Workflow進行討論,並與PM釐清各個步驟與架構議而未決的項目。並在架構釐清後開始進行記錄器與中控電腦使用介面的規劃。

System map討論過程

中控電腦介面討論

Opportunities

中控電腦需要讓醫護人員能掌握所有記錄器的狀態,以應對團體健檢的批次檢測情境;而在中控電腦與遠端連線中的記錄器兩個接觸點並存的情境中,也需要界定兩者互動時的主從關係,以避免兩邊行為不一致所造成的衝突。

中控電腦需要讓醫護人員能掌握所有記錄器的狀態,以應對團體健檢的批次檢測情境;而在中控電腦與遠端連線中的記錄器兩個接觸點並存的情境中,也需要界定兩者互動時的主從關係,以避免兩邊行為不一致所造成的衝突。

中控電腦需要讓醫護人員能掌握所有記錄器的狀態,以應對團體健檢的批次檢測情境;而在中控電腦與遠端連線中的記錄器兩個接觸點並存的情境中,也需要界定兩者互動時的主從關係,以避免兩邊行為不一致所造成的衝突。

Wireframe

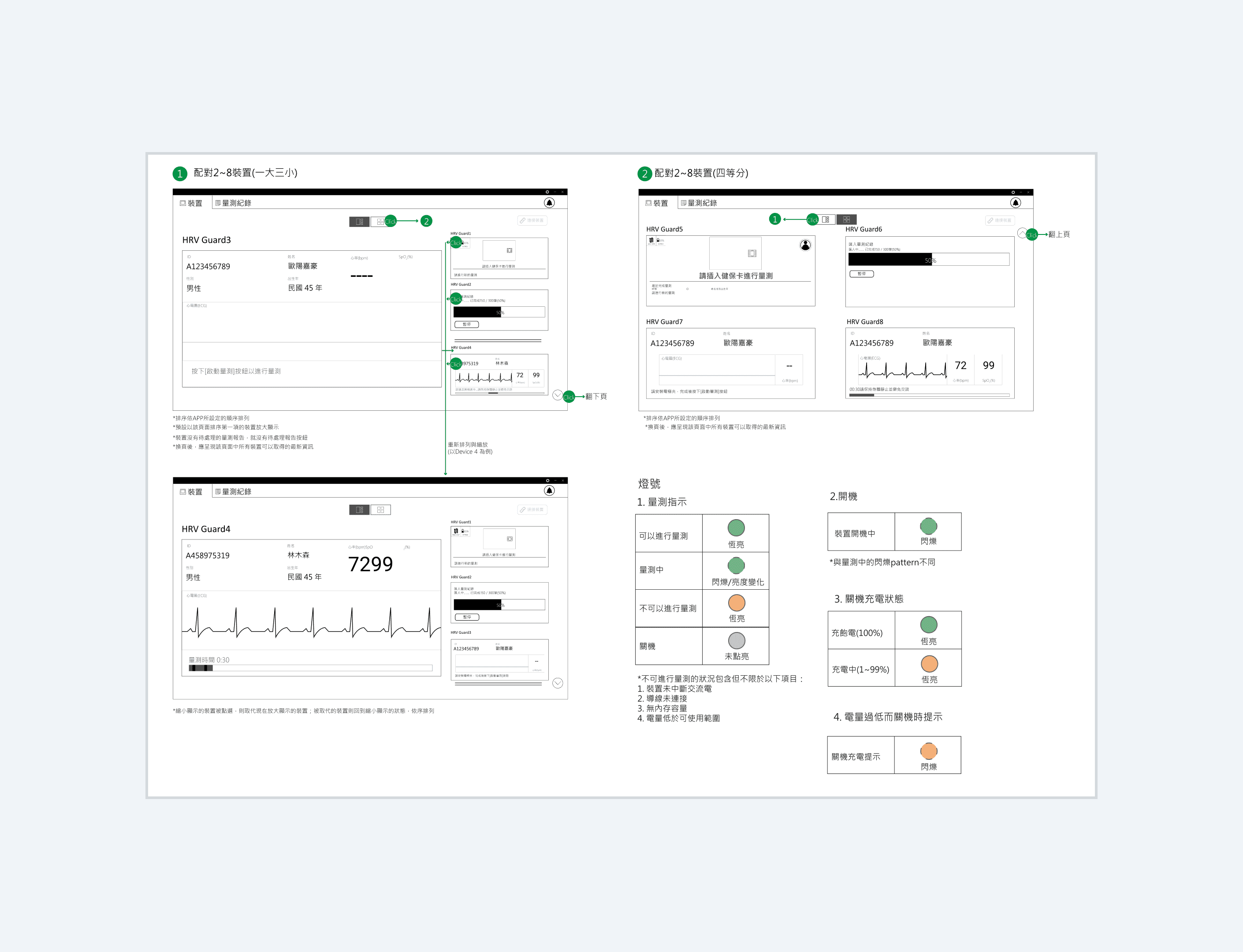

為了讓醫護人員在團體健檢時能同時管理多台記錄器的運作,中控電腦的介面規劃呈現記錄器的鏡射畫面,以直觀了解訊號狀態與檢測進度;並且也延伸利用記錄器發出的音效與燈光,讓暫時遠離中控電腦的醫護人員仍能變化了解目前工作階段。

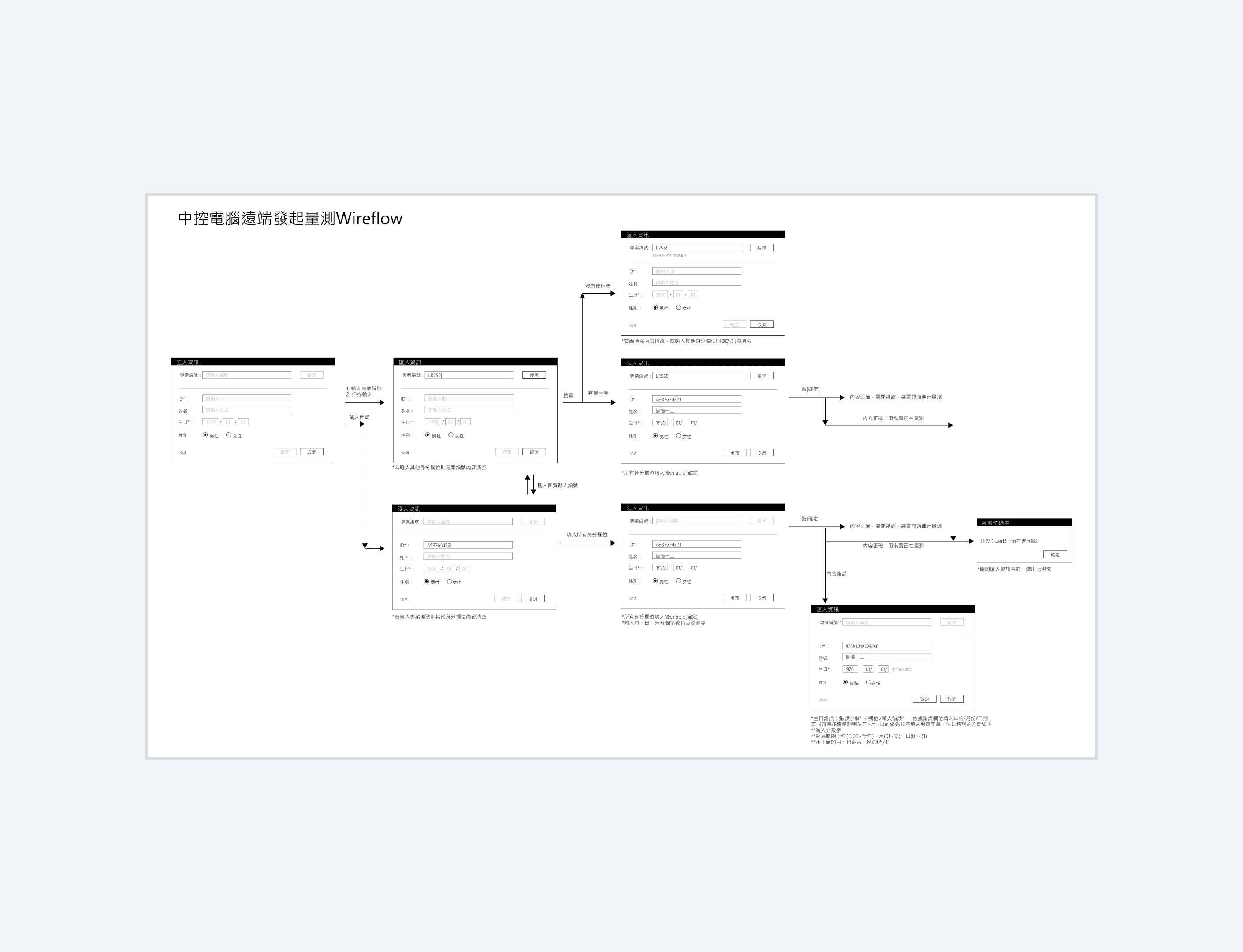

使用者能透過中控電腦遠端控制心電圖記錄器,但中控指令可能與遠端的記錄器現況衝突。因此採用「先到先行」的規則以符合醫療設備的防呆要求,確保進行中的工作,尤其是量測不會被意外中斷。

Finalize

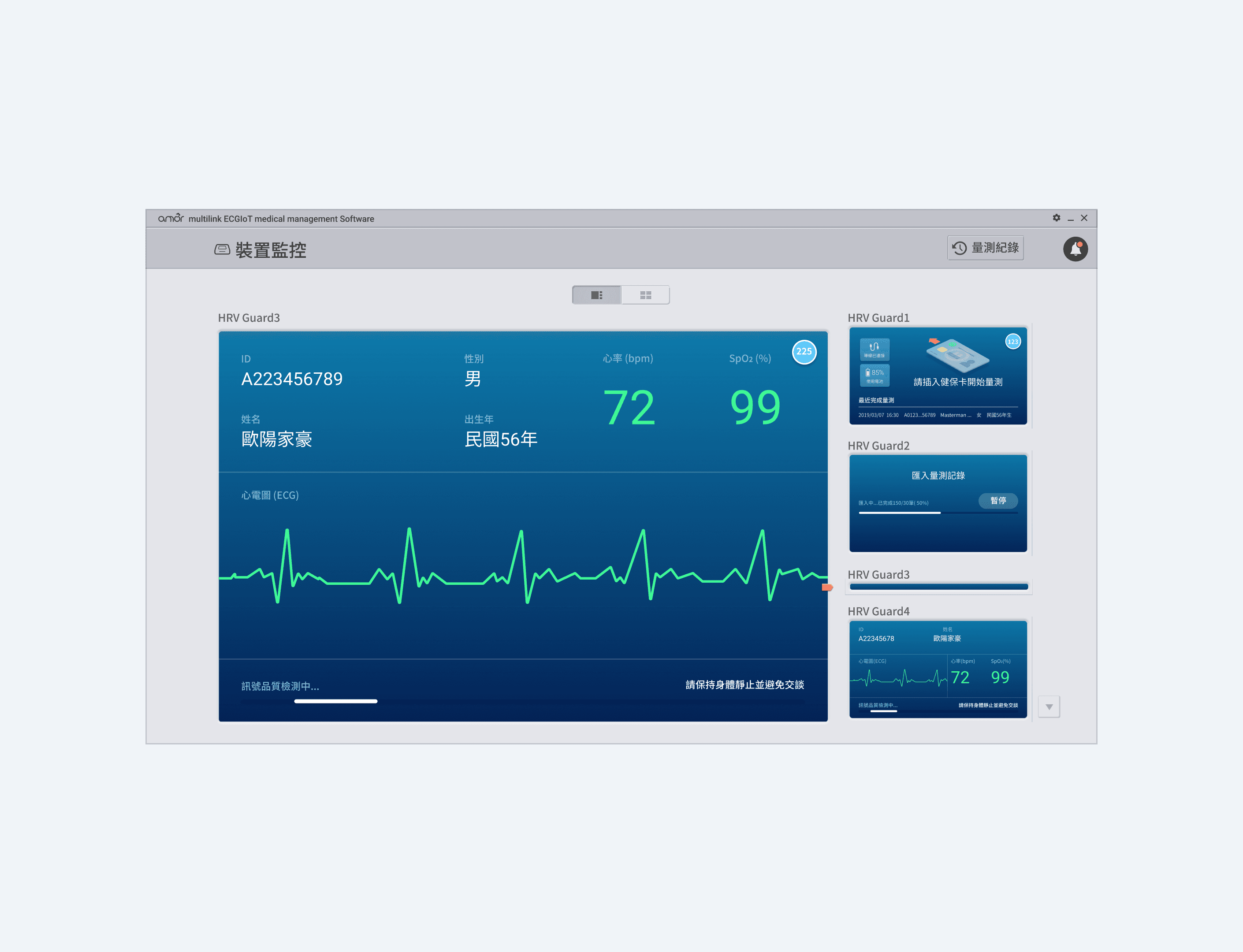

Large Project Gallery Image #1
Large Project Gallery Image #1
Large Project Gallery Image #1

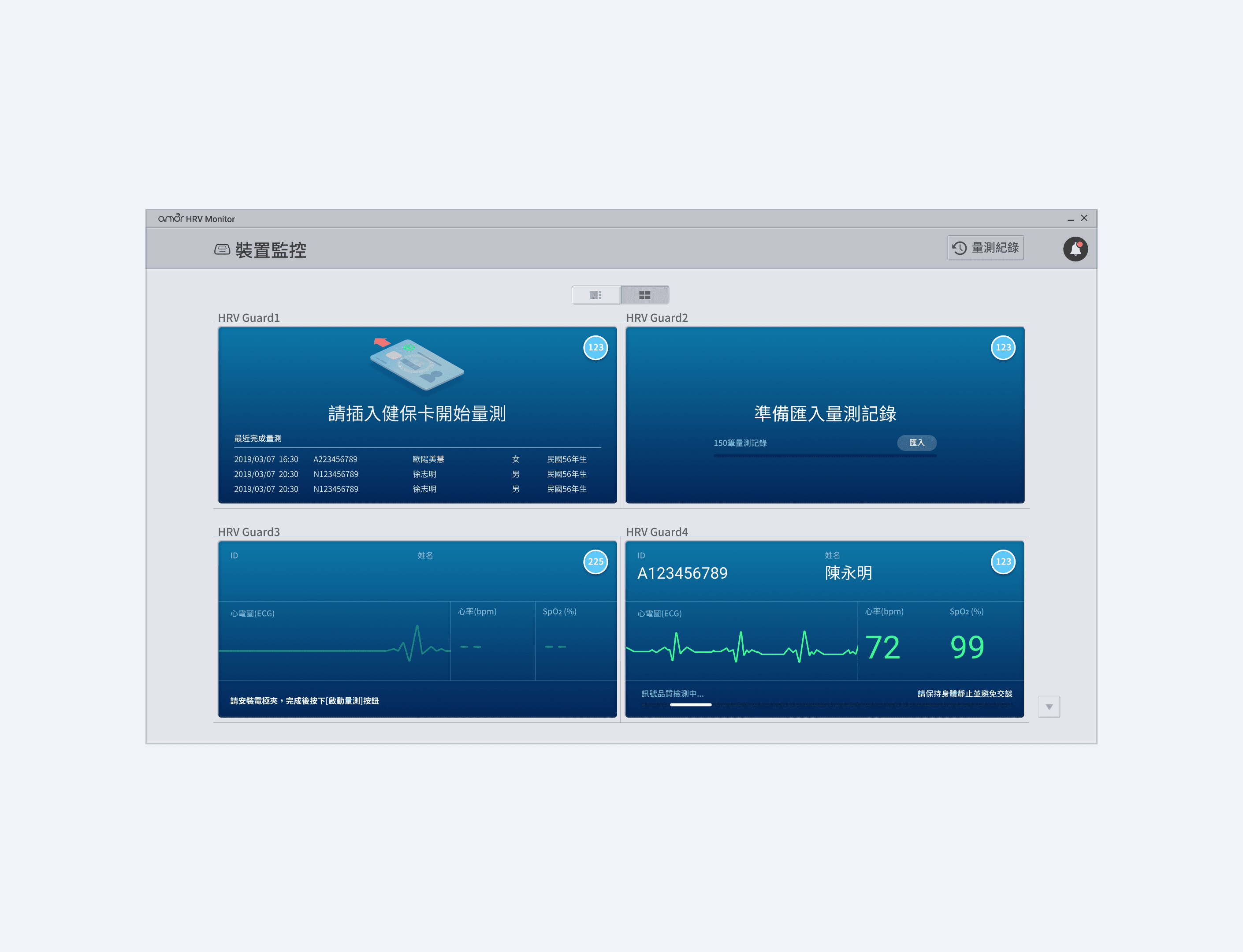

Large Project Gallery Image #2
Large Project Gallery Image #2
Large Project Gallery Image #2

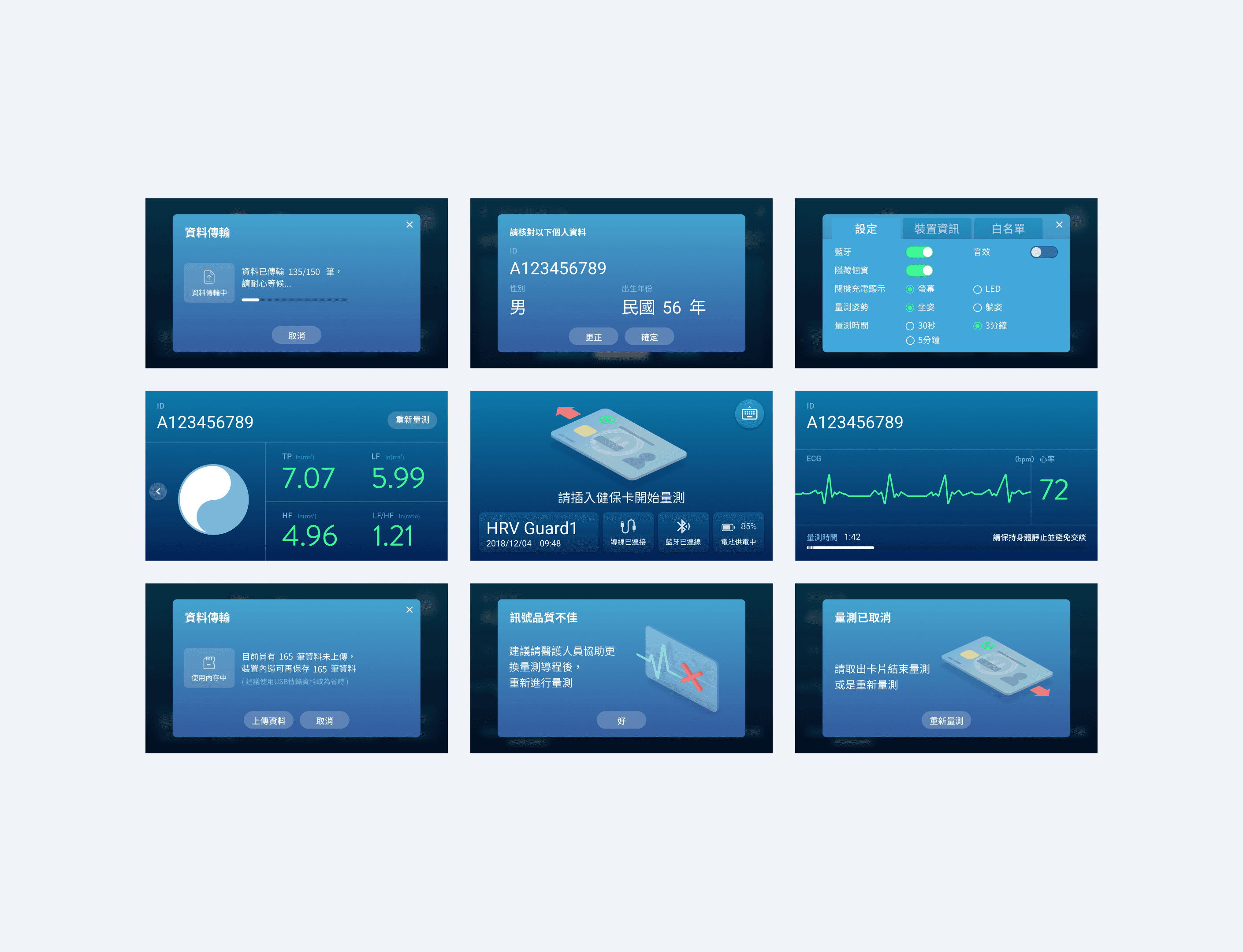

Large Project Gallery Image #3
Large Project Gallery Image #3
Large Project Gallery Image #3
